NH多功能測試組件使用說明

使用範圍：可用於測試液體試劑、醬狀物（如番茄醬、塗料）、粉末（如咖啡）等。

一、 組件結構

如圖1中所示，多功能測試組件的結構如下：

（1）基座、（2）基座擋板、（3）方形積分器、（31）方形積分器測量口、（4）比色皿、（5）蓋板、（6）推板、（7）螺絲。

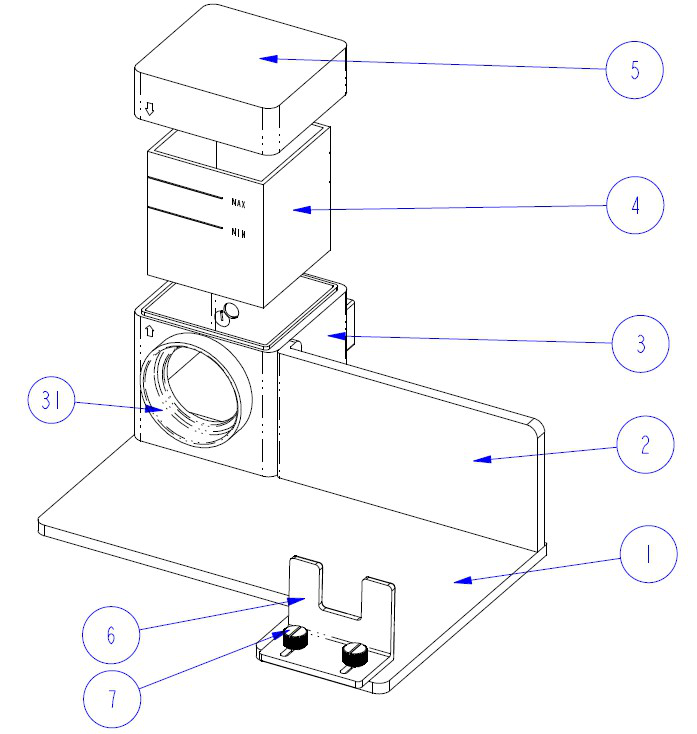

圖1  多功能測試組件結構

二、使用方法

如圖2，3多功能測試組件的使用方法如下：

1、將NH31091视频污污污按照如圖2放置好，其中，NH310的測量端口要與（31）方形積分器測量口對接好，如圖3所示，然後將（6）推板頂住NH31091视频污污污，擰緊7螺絲，檢查NH31091视频污污污是否鬆動，如果鬆動，請務必再次擰緊（7）螺絲。

2、將（4）比色皿，裝入（3）方形積分器。（4）比色皿有兩個磨砂麵，拿（4）比色皿的時候請隻接觸這兩個磨砂麵；另外，有兩個透明麵，上麵刻有“MAX”、“MIN”字樣，請將其中一麵對著31方形積分器測量口，如圖2所示；

3、將（4）比色皿裝入（3）方形積分器後，蓋上（5）蓋板，（5）蓋板上有一個箭頭圖標，（3）方形積分器上有一個相同的箭頭圖標，請確保兩個箭頭圖標位置一致，如圖3所示。
完成以上步驟後，即可啟動NH31091视频污污污進行測量。

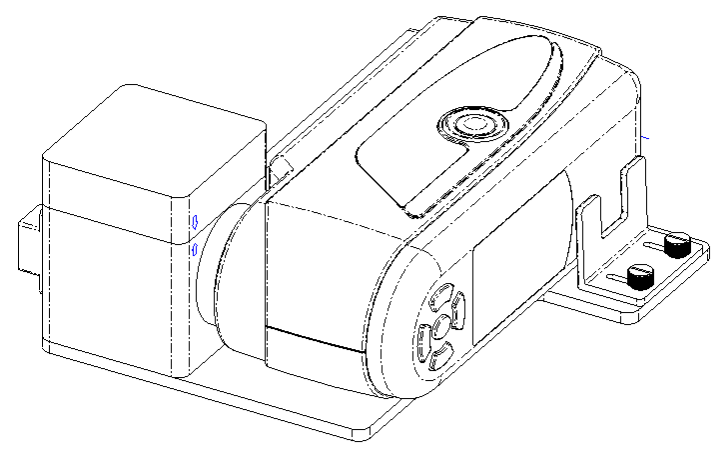

圖2 NH31091视频污污污與多功能測試組件的配合

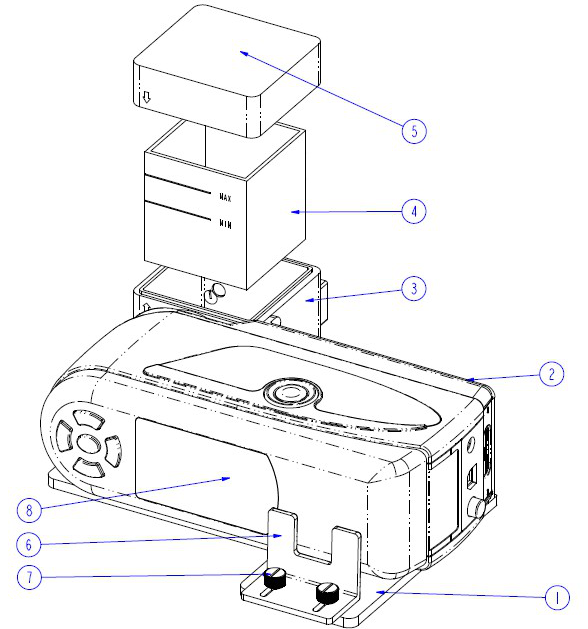

圖3  NH31091视频污污污與多功能測試組件的配合

三、注意事項

1、保持（3）方形積分器中的整潔，防止弄髒；多功能測試組件使用完畢後，把（5）蓋板蓋上，保持3方形積分器封閉；

2、防止（4）比色皿兩個透明麵刮傷、弄髒，使用前、後均保持（4）比色皿內、外麵清潔。

3、裝入（4）比色皿的待測物品的量務必在“MAX”和“MIN”的劃線之間。

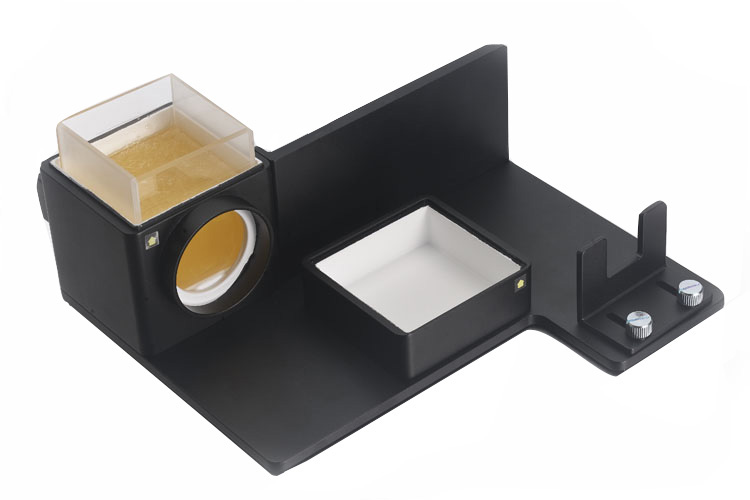

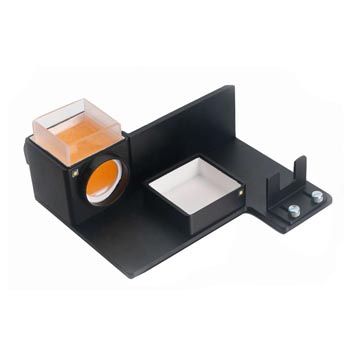

多功能測試組件實拍
