在圖像檢測領域91视频污污污經常會聽到幾何失真的概念，但是很多人對這個概念並不是特別了解。那麽，幾何失真是什麽？如何使用幾何失真測試圖卡呢？ 本文幾何實際情況，進行了簡單總結。

幾何失真是什麽？

當在不同的拍攝條件下得到圖像時，一個物體的圖像常會發生幾何失真，出現歪斜變形現象。如從太空宇航拍攝的地球是的等距平行線，其圖像會變為歪斜或平行而不等距，用光學和電子掃描儀攝取的圖像常常會有桶形失真和枕形失真；用普通的光學攝影與測試雷達拍攝的同一地區的景物兩者在幾何形狀上有較大的差異。以上這類現象統稱為幾何失真。實際工作中常需以某一幅圖像為基準，去校正另一種拍攝方式得到的圖像，例如用大地測量為基準去校正遙感衛星所攝取的地圖。以期校正其幾何失真，這就叫做圖像的幾何失真複原或幾何失真校正。

幾何失真類型及校正方法：

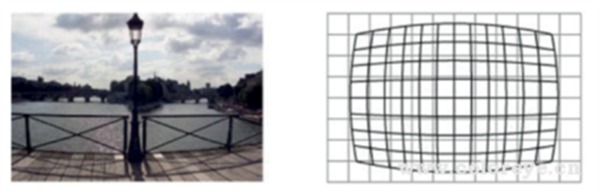

常見的典型幾何失真有：光學係統、電子掃描係統失真而引起的斜視畸變、枕形、桶形畸變等，都可能使圖像產生幾何特性失真，如下圖所示。其中常見的如掃描儀畸變、掃描儀擺動速度變化、掃描歪斜等畸變。

由成像係統引起的幾何失真的校正有兩種方法，一種是預畸變法，即采用與畸變相反的非線性掃描偏轉法，用來抵消預計的圖像畸變；另一種是所謂的後驗校正方法，是用多項式曲線在水平和垂直方向去擬合每一畸變的網線，然後求得反變換的校正函數，用這個校正函數即可校正畸變的圖像。

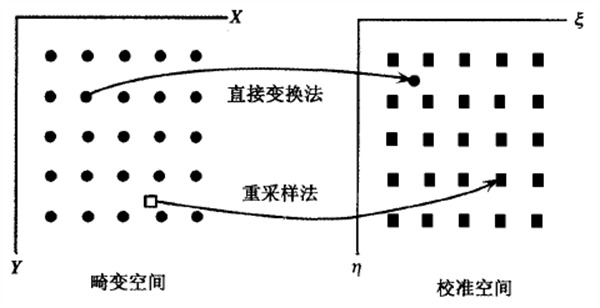

 圖像的幾何失真校正主要包括兩個基本步驟：空間變換：對圖像平麵上的像素進行幾何變換以恢複原空間關係；灰度插值：對空間變換後的像素賦予相應的新灰度值以恢複原位置的灰度值。

如何使用幾何失真測試圖卡？

幾何失真測試卡（Distortion Test Chart）又叫畸變測試卡，是用於測試攝像頭圖像線條失真(圖像邊緣附近的直線變成曲線）的測試卡；該測試卡用肉眼觀察非常直觀，也可以用軟件測試得出具體畸變差值。

網格畸變測試卡在白色背景上由水平14條線和豎直19條線構成了一個網格結構。該網格與由測試生成器生成的電子網格相一致。該網格對應於T01幾何測試卡的球狀結構。

TE183畸變測試卡是為測試電視攝像機的操作調製及控製而設計的。用網格可以對線性掃描性能做一個粗略的視覺評估，線條起著調整定位的作用。另外，網格畸變測試卡也可以做成黑色背景白色線條。

具體的測試步驟如下：

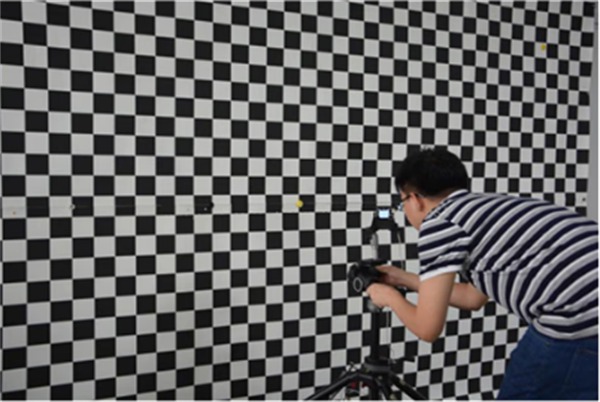

1. 測試攝像頭處於開機狀態，攝像頭設置為最大分辯率，安裝幾何失真測試卡。

2. 對幾何失真測試卡進行拍攝，對拍攝的圖像的周邊畸變進行測定，算出幾何失真值。所拍攝圖像周邊的枕形或桶形畸變絕對值均應不大於2%。
